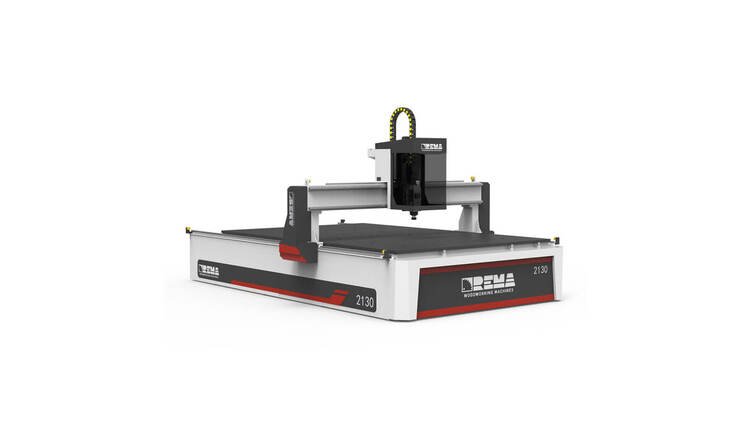

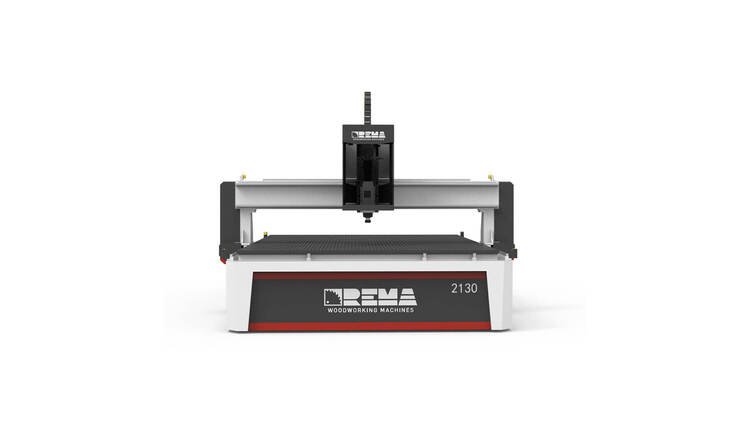

CNC frezavimo staklės mod. REMA R-2130

CNC frezavimo staklės mod. REMA R-2130

REMA serija – pažangus CNC dizainas profesionaliai gamybai.

REMA CNC frezavimo staklės atityinka naują kokybės lygį kompaktiškų, tačiau visiškai pramoninių staklių segmente. Kiekvienas šios staklės komponentas suprojektuotas taip, kad atlaikytų sudėtingas eksploatavimo sąlygas, kai svarbiausia yra patikimumas, pakartojamumas ir aukšta apdirbimo kokybė. Tvirtas plieninis rėmas, tikslios pavaros sistemos ir automatizuotos operatoriaus palaikymo sistemos daro REMA idealiai tinkančias tiek masinei gamybai, tiek individualiems gaminiams. Šios staklės pagamintos pagal pramoninius standartus, o pagrindiniai komponentai – nuo ​​„Leadshine Easy-Servo“ servo pavarų iki 6 kW elektrinio suklio – veikia kartu kaip darni platforma, skirta tiksliam įvairaus kietumo medžiagų pjovimui, frezavimui ir apdirbimui. REMA garantuoja stabilius rezultatus ir galimybę dirbti daugelį valandų nepakenkiant kokybei.

Sustiprinta plieninė konstrukcija

REMA staklių rėmas pagamintas iš storų plieninių profilių, užtikrinančių labai didelį standumą ir atsparumą vibracijai. Ši konstrukcija skirta intensyviam naudojimui ir geometrinio stabilumo išlaikymui net apdorojant sudėtingas medžiagas. Visi atraminiai elementai yra suvirinami kontroliuojamomis sąlygomis, po to atliekamas terminis įtempių mažinimas, kuris pašalina gamybos metu susidarančius įtempimus. Tik medžiagai stabilizavusis, rėmas transportuojamas į tikslius CNC apdirbimo centrus, kur apdirbami visi pagrindo paviršiai, flanšai ir tvirtinimo taškai. Šis technologinis procesas užtikrina ilgalaikį tikslumą ir atsparumą deformacijai, o tai labai svarbu atliekant pramoninius darbus. Be to, darbo stalą laiko tankiai išdėstyti skersiniai plieniniai profiliai, kurie padidina jo keliamąją galią ir sumažina deformacijos riziką apdorojant didelius formatus ar masyvias medžiagas. Taip pat sustiprinta riedėjimo vartų konstrukcija – jų atramos turi padidintą kontaktinį paviršių ir storesnes plienines sieneles, pagerindamos visos sistemos stabilumą važiuojant dideliu greičiu, dinaminio pagreičio ir daugiaašės interpoliacijos metu. Rezultatas? sklandūs perėjimai, tikslus geometrijos atkūrimas ir didelis detalių pakartojamumas.

Pavaros sistema

REMA frezavimo staklės naudoja 560 W „Leadshine Easy-Servo“ hibridines servo pavaras su tiksliais grįžtamojo ryšio enkoderiais. Dėl uždaros grandinės veikimo sistema nuolat koreguoja variklio padėtį, efektyviai pašalindama žingsnio nuostolius ir užtikrindama išskirtinį ašies tikslumą. Didelis 8 Nm laikymo sukimo momentas užtikrina sklandų ir patikimą veikimą tiek dideliu greičiu, tiek apdirbant sudėtingas medžiagas. Be to, dviguba Y ašies pavara stabilizuoja portalą ir neleidžia jam suktis dinaminių judesių metu. Šis sprendimas tiesiogiai pagerina paviršiaus apdailos kokybę ir padidina pakartojamumą. Pavarą užtikrina NIDEC SHIMPO planetiniai reduktoriai, laikomi vienais tiksliausių pramonėje. Jiems būdingas minimalus laisvumas, didelis standumas ir puikus sklandus veikimas, leidžiantis tiksliai atkurti trajektoriją net ir greitai keičiant kryptį. Pavaros konstrukcija leidžia perduoti didelį sukimo momentą, išlaikant kompaktišką dydį ir labai aukštą mechaninį efektyvumą.

Tikslų ašies valdymą užtikrina sistema, pagrįsta 25 mm pločio PMI linijinėmis kreipiančiomis, kurios veikia su patvariais, didelės talpos ritininiais vežimėliais. Ši konfigūracija garantuoja didelį konstrukcijos tvirtumą, minimalų judėjimo pasipriešinimą ir nuoseklų, kartojamą veikimą net ir intensyviai naudojant. Pavaros sistemoje naudojami spiraliniai (įstrižiniai) krumpliastiebiai, kurie dėl padidinto sąlyčio su krumpliaračiu ploto pranoksta tradicinius cilindrinius krumpliaračius. Ši konstrukcija sumažina vibraciją, pagerina padėties nustatymo tikslumą ir užtikrina sklandų, stabilų ašies judėjimą. Papildomas privalumas yra veikimo metu keliamo triukšmo sumažinimas. Ši pavaros sistemos konfigūracija ypač tinka kur yra reikalingas didelis tikslumas, sklandus veikimas ir patikimumas esant didelėms apkrovoms.

Valdymas

Frezavimo staklės aprūpintos NK-105 G2 valdikliu, kuris veikia kaip atskira, patogi naudoti CNC valdymo sistema. Įrenginiui nereikia nuolatinio ryšio su kompiuteriu – operatorius gali dirbti tiesiai iš valdymo skydelio, naudodamas aiškią ir logiškai suprojektuotą sąsają. Integruota USB jungtis leidžia greitai perkelti apdirbimo programas, o aiškus ekranas ir ergonomiškas mygtukų išdėstymas žymiai supaprastina valdymą. Valdiklis lengvai interpretuoja sudėtingesnius įrankių kelius, siūlo visišką veikimo parametrų valdymą ir veikia su automatine įrankių ilgio matavimo sistema, užtikrindamas efektyvų veikimą su dideliu tikslumu.

Suklys

Mašinoje yra 6 kW elektrinis suklys, kurio sukimosi greitis siekia iki 24 000 aps./min., todėl jis pasižymi plačiomis apdirbimo galimybėmis. Šis įrenginys pagrįstas keraminių guolių sistema, kuri yra žymiai patvaresnė nei tradiciniai plieniniai guoliai. Keramika užtikrina stabilų veikimą aukštoje temperatūroje ir yra mažiau jautri dilimui, o tai ypač svarbu apdirbant dideliu greičiu. Šis sprendimas garantuoja labai sklandų veikimą, sumažina vibraciją ir padidina proceso tikslumą. Tai užtikrina, kad velenas veiktų sklandžiai, pailgina jo tarnavimo laiką ir pagerina paviršiaus kokybę bei lygumą.

Laidų instaliacija

Mašinoje naudojami aukštos kokybės priešgaisriniai kabeliai, skirti atlaikyti nuolatinį lenkimą ir dinaminius ašių judesius. Visi laidai yra papildomai apsaugoti nuo mechaninių pažeidimų ir deformacijos, užtikrinant ilgaamžiškumą ir stabilų elektros sistemos veikimą. Šie sprendimai padidina mašinos patikimumą, ypač gamybos aplinkoje, kur kabeliai yra intensyviai naudojami.

Techniniai duomenys:
